Грильято Кузнецовськ

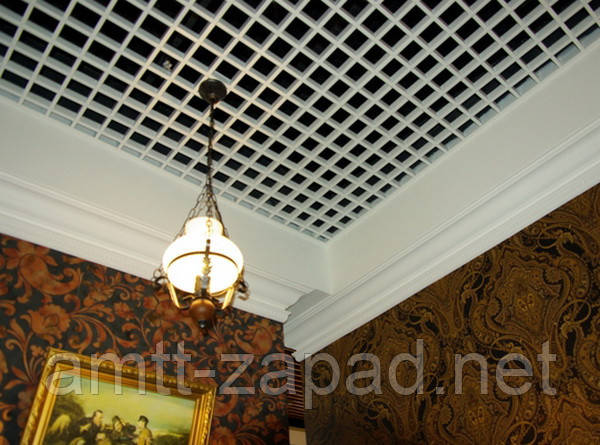

 Решітчаста стеля «Грильято» АМТТ з алюмінієвого сплаву утворює суцільну відкриту поверхню з квадратними або прямокутними осередками, створюючи різноманітні варіанти дизайну приміщення, зокрема й вдалі поєднання з іншими видами підвісних стель. Водночас виходять абсолютно індивідуальні дизайнерські рішення, які відповідають найвищим вимогам до функціональності стель. Попри невисоку вартість матеріалу, приміщення з стелями «Грильято» АМТТ можуть претендувати на вигляд приміщень з елементами сучасної розкоші.

   Стель «Грильято» АМТТ відповідає всім нормам із пожежної безпеки, має високу стійкість до вологих і агресивних середовищ, сприяє вентиляції між стельового простору, має гарну світлостійкість і довговічність декоративного покриття приховує всі інженерно-технічні комунікації та забезпечує легкий доступ у між стельовий простір (решітки легко демонтуються).

   Стель «Грильято» застосовується як для громадських приміщень із високими стелями (наприклад, торгові центри та магазини, автосалони, готельні холи та бізнес-центри, аеропорти та вокзали, зали очікування й каси, кафе, ресторани та бари, бані та басейни та басейни т.п., де необхідно приховати інженерно-технічні комунікації) так і для нежитлових приміщень приватних будинків. Профілі стелі «Грильято» фарбуються в стандартні кольори.

  Переваги стель «Грильято» АМТТ

Конструкція стелі дає змогу:

зменшити обсяг приміщення, приховати всі інженерно-технічні комунікації в за стельовим простором;

забезпечити безперешкодний доступ у за стельовий простір (решітки легко демонтуються) для обслуговування інженерних систем в експлуатаційний період;

знизити рівень шуму в приміщеннях. Ефективне звукопоглинання або термоізоляція виходять за допомогою монтажу плит із мінерального скловолокна з підставною плівкою, що спираються на решітки;

можливість використання світильників різного вигляду.

                                                                            Переваги:

 Вогнестійкість: Підвісна стеля «Грильято» виготовляється з повністю негорючий матеріал, під час нагрівання не виділяє шкідливих речовин. Це дає змогу використовувати стелю в приміщеннях, до яких пред'являються підвищені вимоги щодо пожежної безпеки: сходових клітин, ліфтових холів, шляхів евакуації, технічних приміщень.

  Вологостійкість: Підвісна стеля «Грильято» має унікальну вологостійкість. Він може використовуватися в приміщеннях із відносною вологістю до 100% і підвищеною температурою: банях, басейнах, технічних приміщеннях, підвалах, вестибюлях.

 Екологічність: Підвісна стеля «Грильято» виробляється з екологічно чистих матеріалів.

Гігієнічність: Підвісна стеля «Грильято» не накопичує пил, на ній не може утворитися грибок або цвіль, у неї не вбирається волога, а отже, не виникає в приміщенні. Легко миється водою із застосуванням мийних засобів.

 Акустичні характеристики: Підвісна стеля «Грильято» сприяє звукопоглинанню й покращує акустичні характеристики приміщення. Ця здатність стелі «Грильято» особливо важлива під час обладнання приміщень, де акустичні вимоги поєднуються з потребою забезпечити високу вологостійкість, наприклад, у плавальних басейнах.

 Освітлення: Простота монтажу світильників дає змогу розміщувати їх у касетному підвісному стелі «Грильято» практично в будь-якому місці, що полегшує освітлення вузьких приміщень або приміщень не стандартних форм.

                                    Тєхнічні характеристики стель «Грильято» АМТТ

Розмір комірки «Грильято» (см. рис.2): 40х40 мм, 50х50 мм, 60х60 мм, 75х75 мм, 86х86 мм, 100х100 мм, 120х120 мм, 150х150 мм, 200х200 мм

Висота U-подібного профілю «Грильято»: 31 мм, 41 мм, 51 мм. Товщина стінок профілю з алюмінієвого сплаву: 0,4 і 0,5 мм.

Основний колір покриття: білий, металік, хром, золото, суперхром, суперзолото. Товщина покриття 20±4 мкм.

Вага стелі 1,2 кг...7,0 кг/кв.м залежно від розміру комірки та висоти профілю.

                                            Опис конструкції «Грильято» АМТТ

Стелі «Грильято» АМТТ являють собою підвісну конструкцію, що складається з несного модульного каркаса та модульних касетних решіток.

Несний модульний каркас містить поздовжні та поперечні U-подібні профілі (тобто.грильято нестиглі поздовжні и опорні ), куточки пристінні и підвіски. Модульні касетні решітки (тобто. касети грильято) мають модуль 600х600 і зібрані з U-подібних профілів: грильято касети спідній и грильято касети верхнє.

U-подібні профілі грильято мають спеціальні замкові пази (верхні в нижніх профілях і нижні у верхніх профілях грильято) для перпендикулярного з'єднання один з одним. Відстань між замковими пазами (крок пазів) визначає розмір прямокутної комірки касетної решітки.

U-подібні профілі грильято несе стикуються одна до одної через вставкуз'єднувач. Останній є тільки напрямним (несний) елементом.

Куточки пристінні є як несний, так і обрамлювальний елемент, закріплюваним на стінових поверхнях (наприклад, дюбелями із шурупом) по периметру стелі. Куточки пристінні дають змогу приховати підрізані (підібрані за місцем встановлення) ділянки касета грильято. Якщо розміри стелі короткі модулю, можливе використання замість пристінних профілів грильято нескісне поздовжнє и опорне.

Закріплення до несних поверхонь внутрішнього стелі здійснюється за грильято несуче поздовжнє за допомогою регульованих підвісок, , що складаються з деталей: спиця-кільце, Спинка-гачок, скоба пружинна. Спица-кільце закріплюється безпосередньо до стелі дюбелями з шурупом або іншими кріпильними виробами. На спицю-крючок підвішуються грильято нестиглі поздовжні. Скоба пружинна дає змогу проводити регулювання довжини підвіски і скріплює спиці.

Рис.1  Типова конструкція підвісної стелі «Грильято»

Рис.2  Типова конструкція касети «Грильято»

Рис.3  Основні деталі стелі «Грильято»

Рис.4  Несні елементи стелі «Грильято»

                                 Інструкція з монтажу підвісної стелі «Грильято» АМТТ

1.      Визначити напрямок монтажу профілів грильято носійних поздовжні. Найтехнологічніший варіант напрямку носійних профілів паралельно найдовшій стороні стелі. За потреби економії вибираємо такий напрямок, за якого відходи профілів носійних будуть мінімальними.

2.      Розмітити на стелі осьові лінії, що збігаються з напрямком профілів носійних поздовжні (тобто розмічаємо проєкції профілів носійних поздовжні). Крок осьових ліній дорівнює кроку профілів носійних поздовжні — або 0,6 м під час монтажу згідно з рис.5, або 1,2 м під час монтажу згідно з рис.6.

3.      Розмітити на осьових лініях і креслити центру отворів під дюбелю для закріплення підвісок стелі. Крок центрів отворів під дюбелю витримати залежно від схеми монтажу профілів грильято носійних поздовжні згідно з рис.5 або рис.6. Водночас забезпечити не менш ніж два підвісок на один профіль несе поздовжня та відстань від підвіски до торця профілю несного не більш ніж 200 мм (зокрема й до стику через з'єднувач). У разі базування торця профілю несного на полицю куточка пристінного витримати відстань від стіни до підвіски не більш ніж 1200 мм під час кроку профілів носійних 600 мм і не більш ніж 800 мм під час кроку профілів носійних 1200 мм. Додатково додати отвори під дюбелю підвісок у місцях кріплення світильників (по 2 шт. з боків на кожен світильник), водночас світильник має бути закріплений до стелі на власних підвісках.

4.      Розмітити на стінах периметром стелі горизонтальні ризики для монтажу пристінних куточків.

5.      Встановити куточок пристінний на стіну за розміткою, вивірити на горизонтальність за рівнем, зробити отвори в куточку та стіні, запресувати дюбелі та закріпити куточки до стіни шурупами. Аналогічно виконати монтаж куточків пристінних за периметром стелі, забезпечивши горизонтальність і плоскість базових поверхонь куточків під стелю.

6.      Фільтрувати отвори в стелі по розмітці, запресувати дюбелю, встановити та закріпити спиці-кільця до стелі шурупами.

7.      Встановити на спиці-гачки скоби пружинні (див. рис.4). Зібрати з профілями носійними спиці-гачки з необхідним кроком. Свести монтаж профілів носійних поздовжні на куточках пристінних і підвісках, звірити на горизонтальність і закріпити скобами пружинними (см. рис.5 і 6). Прання профілів носійних поздовжніх зробити через з'єднувач (см. рис.5 и 6).

8.       Зібрати з профілями носійними поздовжніми грильято опорне 600 поперечне (см. рис.5) або спочатку грильято опорне 1200 поперечне, потім грильято опорне 600 поздовжнє (див.6) з утворенням несного каркаса з комірками під касети «Грильято».

9.      Вивірити каркас остаточно за допомогою зміщення спиці-гачка та закріпити скобами пружинними, забезпечивши горизонтальність і площину нижніх лицьових поверхонь профілів.

10.  Здійснити монтаж світильників, розташувавши їх у необхідних комірках каркаса, вивіривши та закріпивши світильники до стелі на власних підвісках.

11.  Зібрати з профілів нижніх і верхніх через пазові з'єднання необхідну кількість касет «Грильято» (см. рис.7).

12.  Здійснити монтаж касету стелі «Грильято», розташувавши їх у комірках каркаса через пазові з'єднання (см. рис.8). У місцях, примикальних до стіни, зробити обрізання касети стелі за розмірами кінцевої комірки. Касета обрізається тільки в тих місцях, якими базується на куточок пристінний.

Рис. 5  Збирання каркаса на основі поздовжніх носійних профілів із кроком 600 мм.

Рис.6  Збирання каркаса на основі поздовжніх носійних профілів із кроком 1200 мм.

Рис. 7  Складка касети «Грильято» АМТТ.

Рис. 8  Встановлення касет стелі «Грильято» АМТТ.
