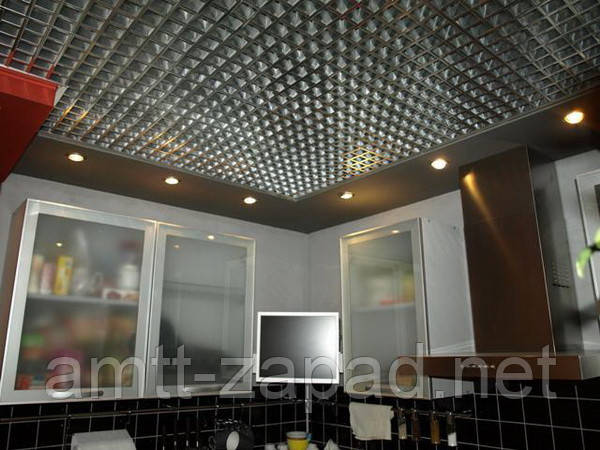

Підвісна стеля грильято, комірка 120х120, колір графіт

Решітчаста стеля «грильято» АМТТ утворює суцільну відкриту поверхню з квадратними або прямокутними комірками, створюючи різноманітні варіанти дизайну приміщення, в тому числі і вдалі поєднання з іншими видами підвісних стель. При цьому виходять абсолютно індивідуальні дизайнерські рішення, які відповідають найвищим вимогам до функціональності стель. Незважаючи на невисоку вартість матеріалу, приміщення зі стелями «грильято» АМТТ можуть претендувати на вигляд приміщень з елементами сучасної розкоші.

   Стеля «грильято» АМТТ відповідає всім нормам пожежної безпеки, має високу стійкість до вологих і агресивних середовищ, сприяє вентиляції між стельовим простором , має хорошу світлостійкість і довговічність декоративного покриття, приховує всі інженерно-технічні комунікації і забезпечує легкий доступ в міжстельовий простір (решітки легко демонтуються).

   Стеля «грильято» застосовується як для громадських приміщень з високими стелями (наприклад, торгові центри і магазини, автосалони, готельні холи і бізнес-центри, аеропорти і вокзали, зали очікування і каси, кафе, ресторани і бари, лазні і басейни тощо, де необхідно приховати інженерно-технічні комунікації), так і для нежитлових приміщень приватних будинків. Профілі стелі «грильято» фарбуються в стандартні кольори.

Переваги стель «грильято» АМТТ

Конструкція стелі дозволяє:

зменшити об'єм приміщення, приховати всі інженерно-технічні комунікації в застельовому просторі;

забезпечити безперешкодний доступ до застельового простору (решітки легко демонтуються) для обслуговування інженерних систем в експлуатаційний період;

знизити рівень шуму в приміщеннях. Ефективне звукопоглинання або термоізоляція досягаються за допомогою монтажу плит з мінерального скловолокна з підставковою плівкою, що спираються на решітки;

можливість використання світильників різного виду.

                                                                            Переваги:

 Вогнестійкість: Підвісна стеля «грильято» виготовляється з повністю негорючих матеріалів, які при нагріванні не виділяють шкідливих речовин. Це дозволяє використовувати стелю в приміщеннях, до яких пред'являються підвищені вимоги щодо пожежної безпеки: сходових клітках, ліфтових холах, шляхах евакуації, технічних приміщеннях.

  Вологостійкість: Підвісна стеля «грильято» має унікальну вологостійкість. Вона може використовуватися в приміщеннях з відносною вологістю до 100% і підвищеною температурою: лазнях, басейнах, технічних приміщеннях, підвалах, вестибюлях.

 Екологічність: Підвісна стеля «грильято» виготовляється з екологічно чистих матеріалів.
Гігієнічність: Підвісна стеля «грильято» не накопичує пил, на ній не може утворитися грибок або цвіль, вона не вбирає вологу,а значить не виникає вогкості в приміщенні. Легко миється водою з використанням миючих засобів.

 Акустичні характеристики: Підвісна стеля «грильято» сприяє звукопоглинанню і покращує акустичні характеристики приміщення. Ця здатність стелі «грильято» особливо важлива при обладнанні приміщень, де акустичні вимоги поєднуються з необхідністю забезпечити високу вологостійкість, наприклад в плавальних басейнах.

 Освітлення: Простота монтажу світильників дозволяє розміщувати їх в касетному підвісному стелі «Грильято» практично в будь-якому місці, що полегшує освітлення вузьких приміщень або приміщень не стандартних форм.

 Технічні характеристики стель «грільято» АМТТ

Розмір комірки «Грільято» (див. мал. 2): 40х40 мм, 50х50 мм, 60х60 мм, 75х75 мм, 86х86 мм, 100х100 мм, 120х120 мм, 150х150 мм, 200х200 мм

Висота U-подібного профілю «Грильято»: 31 мм, 41 мм, 51 мм. Товщина стінок профілю: 0,24 і 0,25 мм.

Основний колір покриття: білий, металік, хром, золото, суперхром, суперзолото. Товщина покриття 20±4 мкм.

Вага стелі 1,2 кг…7,0 кг/кв.м залежно від розміру комірки і висоти профілю.

                                            Опис конструкції «грильято» АМТТ

Стелі «грильято» АМТТ являють собою підвісну конструкцію, що складається з несучого модульного каркаса і модульних касетних решіток.

Несучий модульний каркас включає поздовжні і поперечні U-подібні профілі (тобто грильято несучі поздовжні і опорні), куточки пристінні і підвіски. Модульні касетні решітки (тобто касети грильято) мають модуль 600х600 і зібрані з U-подібних профілів: грильято касети нижня і грильято касети верхня.

U-подібні профілі грильято мають спеціальні замкові пази (верхні в нижніх профілях і нижні в верхніх профілях грильято) для перпендикулярного з'єднання один з одним. Відстань між замковими пазами (крок пазів) визначає розмір прямокутної комірки касетної решітки.

U-подібні профілі грильято несучі стикуються один з одним через вставку-з'єднувач. Останній є тільки направляючим (не несучим) елементом.

Куточки пристінні є як несучим, так і обрамлюючим елементом, що закріплюється на стінових поверхнях (наприклад, дюбелями з шурупом) по периметру стелі. Куточки пристінні дозволяють приховати підрізані (підігнані за місцем установки) ділянки касет грильято. Якщо розміри стелі кратні модулю, можливе використання замість пристінних профілів грильято несучого поздовжнього і опорного.

Закріплення до несучих поверхонь внутрішньої стелі здійснюється за грильято несуче поздовжнє за допомогою регульованих підвісок, що складаються з деталей: спиця-кільце, спиця-гачок, скоба пружинна. Спиця-кільце закріплюється безпосередньо до стелі дюбелями з шурупом або іншими кріпильними виробами. На спицю-гачок підвішуються грильято несучі поздовжні. Скоба пружинна дозволяє регулювати довжину підвіски і скріплює спиці.

Рис.1  Типова конструкція підвісної стелі « Грильято»

Рис.2  Типова конструкція касети « Грильято »

Рис.3  Основні деталі стелі « Грильято »

Рис.4  Несучі елементи стелі "грильято"

Інструкція з монтажу підвісної стелі «грильято» АМТТ

1. Визначити напрямок монтажу профілів грильято несучих поздовжніх. Найбільш технологічний варіант напрямку несучих профілів паралельно найдовшій стороні стелі. При необхідності економії вибираємо такий напрямок, при якому відходи профілів несучих будуть мінімальними.
2.      Розмітити на стелі осьові лінії, що збігаються з напрямком профілів несучих поздовжніх (тобто розмічаємо проекції профілів несучих поздовжніх). Крок осьових ліній дорівнює кроку профілів несучих поздовжніх – або 0,6 м при монтажі згідно з рис.5, або 1,2 м при монтажі згідно з рис.6.
3.      Розмітити на осьових лініях і кернити центри отворів під дюбелі для закріплення підвісок стелі. Крок центрів отворів під дюбелі витримати в залежності від схеми монтажу профілів грильято несучих поздовжніх згідно з рис.5 або рис.6. При цьому забезпечити не менше двох підвісок на один профіль несучий поздовжній і відстань від підвіски до торця профілю несучого не більше 200 мм (в тому числі і до стику через з'єднувач). У разі базування торця профілю несучого на полицю куточка пристінного витримати відстань від стіни до підвіски не більше 1200 мм при кроці профілів несучих 600 мм і не більше 800 мм при кроці профілів несучих 1200 мм. Додатково додати отвори під дюбелі підвісок в місцях кріплення світильників (по 2шт. з боків на кожен світильник), при цьому світильник повинен бути закріплений до стелі на власних підвісках.

4.      Розмітити на стінах по периметру стелі горизонтальні риски для монтажу пристінних куточків.

5.      Встановити куточок пристінний на стіну по розмітці, вивірити на горизонтальність по рівню, виконати отвори в куточку і стіні, запресувати дюбелі і закріпити куточки до стіни шурупами. Аналогічно виконати монтаж куточків пристінних по периметру стелі, забезпечивши горизонтальність і площинність базових поверхонь куточків під стелю.

6.      Виконати отвори в стелі за розміткою, запресувати дюбелі, встановити і закріпити спиці-кільця до стелі шурупами.
7.      Встановити на спиці-гачки скоби пружинні (див. мал.4). Зібрати з профілями несучими спиці-гачки з необхідним кроком. Виконати монтаж профілів несучих поздовжніх на куточках пристінних і підвісках, вивірити на горизонтальність і закріпити скобами пружинними (див. рис.5 і 6). Стикування профілів несучих поздовжніх виконати через з'єднувач (див. рис.5 і 6).
8.       Зібрати з профілями несучими поздовжніми грильято опорне 600 поперечне (див. рис.5) або спочатку грильято опорне 1200 поперечне, потім грильято опорне 600 поздовжнє (див. рис.6) з утворенням несучого каркаса з комірками під касети «грильято».

9.      Вирівняти каркас остаточно за допомогою зміщення спиці-гачка і закріпити пружинними скобами, забезпечивши горизонтальність і площинність нижніх лицьових поверхонь профілів.
10.  Виконати монтаж світильників, розташувавши їх у необхідних комірках каркаса, вивіривши і закріпивши світильники до стелі на власних підвісках.
11.  Зібрати з профілів нижніх і верхніх через пазові з'єднання необхідну кількість касет «грильято» (див. мал.7).
12.  Виконати монтаж касет стелі «грильято», розташувавши їх в комірках каркаса через пазові з'єднання (див. мал.8). У місцях, що примикають до стіни, виконати обрізку касет стелі за розмірами кінцевої комірки. Касета обрізається тільки в тих місцях, якими базується на куточок пристінний.
Рис. 5  Збирання каркасу на основі несучих профілів з кроком 600м.

Рис.6  Збирання каркасу на основі несучих профілів з кроком 1200м.

Рис 7  Збирання касети "грильято" АМТТ.

Рис. 8  Встановлення касети у стелю "грильято" АМТТ.
